Un tableau triphasé correctement câblé ne suffit pas à obtenir l’attestation Consuel. L’inspecteur vérifie la cohérence globale entre calibres, sections de câbles et répartition des phases, pas uniquement le respect isolé de chaque disjoncteur. Nous détaillons ici les points techniques qui provoquent le plus de refus sur les installations triphasées.
Pouvoir de coupure en tête de tableau triphasé : le critère oublié
Le pouvoir de coupure du disjoncteur de branchement et du disjoncteur de tête est un critère de conformité à part entière. En triphasé, le courant de court-circuit présumé au point de livraison est souvent plus élevé qu’en monophasé. Le disjoncteur de tête doit afficher un pouvoir de coupure supérieur au courant de court-circuit présumé indiqué par le gestionnaire de réseau.
A voir aussi : Les bonnes raisons de vérifier vos installations électriques régulièrement
En dérivation (disjoncteurs divisionnaires), l’exigence est moins forte. Mais en tête d’installation, un disjoncteur sous-dimensionné en pouvoir de coupure constitue une non-conformité, même si son calibre en ampères est correct. Ce point est rarement mentionné dans les guides grand public, et nous observons qu’il surprend régulièrement les auto-constructeurs lors de la visite.
Vérifiez la valeur en kA inscrite sur le disjoncteur de tête et comparez-la avec l’information fournie par Enedis sur le courant de court-circuit au point de livraison. Si cette donnée manque dans votre dossier, demandez-la avant la visite Consuel.
Lire également : Les choses à savoir avant de construire une piscine chez vous

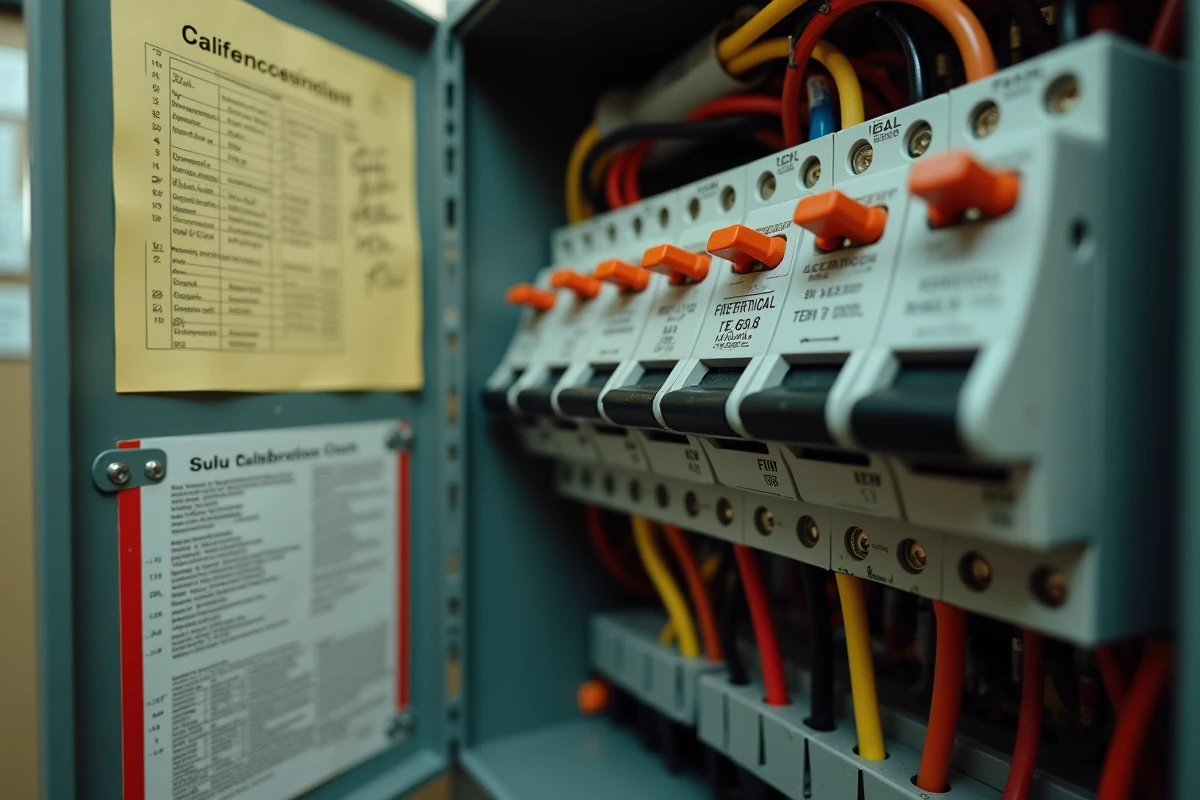

Correspondance calibre disjoncteur, section de câble et circuit en triphasé
L’inspecteur Consuel contrôle la cohérence entre trois éléments : le calibre du disjoncteur, la section du câble et la nature du circuit. Un seul écart entre ces trois paramètres entraîne un refus quasi certain.
Le principe de dimensionnement reste le même qu’en monophasé : le disjoncteur protège le câble, pas l’appareil. Un câble de 1,5 mm² ne doit jamais être protégé par un disjoncteur de plus de 16 A, sous peine de voir le câble chauffer avant le déclenchement de la protection.
| Section câble | Calibre disjoncteur max | Usage courant en triphasé |
|---|---|---|
| 1,5 mm² | 16 A | Éclairage, prises commandées |
| 2,5 mm² | 20 A | Prises de courant, circuits spécialisés |
| 6 mm² | 32 A | Plaque de cuisson triphasée |
| 10 mm² | 40 A | Alimentation secondaire, borne de recharge |
En triphasé, les circuits dédiés (plaque, chauffe-eau, borne de recharge) sont souvent raccordés sur un disjoncteur tétrapolaire. Nous recommandons de vérifier que chaque départ tétrapolaire correspond bien à un circuit réellement alimenté en trois phases, et non à un circuit monophasé raccordé par erreur sur un disjoncteur 3P+N.
Équilibrage des phases : un point de contrôle distinct du calibre
Un tableau triphasé peut afficher des disjoncteurs parfaitement calibrés et malgré tout poser problème lors du contrôle. L’équilibrage des phases est vérifié indépendamment du dimensionnement de chaque circuit.
En pratique, l’inspecteur observe la répartition des départs sur les trois phases. Un déséquilibre marqué (la majorité des circuits raccordés sur la même phase) génère des remarques, parfois un refus si l’écart est trop important et risque de provoquer des déclenchements intempestifs du disjoncteur de branchement.
Méthode de vérification avant la visite
- Listez chaque circuit divisionnaire avec sa puissance estimée et la phase sur laquelle il est raccordé (L1, L2 ou L3).
- Additionnez les intensités nominales par phase. L’écart entre la phase la plus chargée et la moins chargée ne doit pas dépasser le seuil toléré par le disjoncteur de branchement différentiel.
- Déplacez un ou deux circuits vers la phase la moins sollicitée si le déséquilibre est visible. Un simple changement de peigne ou de répartiteur suffit dans la plupart des cas.
Nous observons que les tableaux rénovés en triphasé sont plus souvent déséquilibrés que les installations neuves, parce que des circuits ont été ajoutés au fil du temps sans recalcul de la répartition.
Schéma unifilaire et repérage du tableau : la cohérence documentaire
Le Consuel ne se limite pas à une inspection visuelle du matériel. Il compare le tableau physique au schéma unifilaire et au plan d’implantation fournis dans le dossier. En triphasé, cette correspondance est plus complexe qu’en monophasé parce que chaque circuit doit indiquer sur quelle phase il est raccordé.
Un repérage incomplet ou incohérent avec le schéma suffit à motiver un refus. Chaque disjoncteur doit porter une étiquette lisible indiquant la destination du circuit. Le schéma unifilaire doit faire apparaître les interrupteurs différentiels, les disjoncteurs divisionnaires avec leur calibre, la section des conducteurs et la phase affectée.
Points fréquemment sanctionnés sur le repérage
- Un disjoncteur étiqueté « prises cuisine » mais protégé par un calibre incohérent avec la section du câble réellement tiré.
- Un interrupteur différentiel 40 A placé en amont de départs dont la somme des calibres dépasse largement sa capacité nominale, sans justification par un coefficient de foisonnement.
- L’absence de mention des phases (L1, L2, L3) sur le schéma unifilaire d’une installation triphasée.
Tableau triphasé avec production photovoltaïque : contrôle renforcé
Pour un tableau triphasé alimentant une installation photovoltaïque avec réinjection réseau, le contrôle Consuel porte sur un formulaire spécifique distinct de l’attestation classique. Le dossier photovoltaïque fait l’objet d’une vérification dédiée, même si le tableau de distribution domestique a déjà été validé.
L’inspecteur vérifie que le disjoncteur de production est correctement calibré par rapport à la puissance de l’onduleur, que le dispositif de découplage est présent, et que la protection différentielle côté production est adaptée au type d’onduleur (type A ou type B selon la technologie). Un oubli sur ce point retarde la mise en service de plusieurs semaines.
Avant de demander la visite, assurez-vous que le tableau comporte bien un espace réservé ou un coffret dédié à la production, avec un repérage distinct de la partie consommation. La confusion entre les deux parties du tableau reste une cause fréquente de non-conformité sur les installations résidentielles récentes.
